MF-V6G 連續流光化學反應器（工藝開發及小批量生產級）
MF-V6G 連續流光化學反應器采用模塊設計，可用于280nm以上液-液、氣-液及部分液-固體顆粒物參與或生成的光催化反應。
- 耐溫： -25℃-195℃
- 耐壓： ≤18bar
- 流量： 0.1-100mL/min
- 單片持液量： 18ml，23ml
1、連續流光化學反應器簡介
MF-V6G & V9G 是一種具有強化傳熱傳質的模塊化、占地面積小、集成化等特點的連續流光化學反應器，用于工藝開發和規?；a(chǎn)。憑借集成的熱交換，為具有挑戰性的化學和工藝強化提供最佳的熱控制。MF-V6G采用多層結構設計，將換熱側也集成在反應體系中，減少空間占用率。多種反應結構設計滿足不同工況和工藝條件下需求（如液-液反應、氣-液反應、部分液-固反應），同時兼具反應相在流道中充分混合反應、混合效率的最大化。MF-V6G & V9G 連續流光化學反應器可兼容除熱濃強堿、熔融堿金屬、熱濃H3PO4、HF外所有試劑以及強腐蝕劑下可長期穩定運行（PH值≤10堿性環境下，常溫6小時內，可以正常使用）。
MF-V6G & V9G 連續流光化學反應器可用于波段280nm以上的（如：UVA/UVB紫外光、藍光、綠光、白光等波段）光催化反應，結合板式LED高效光源裝置具備更好的反應性能、更高的產率、更優的生產效率、更均勻的光子吸收。

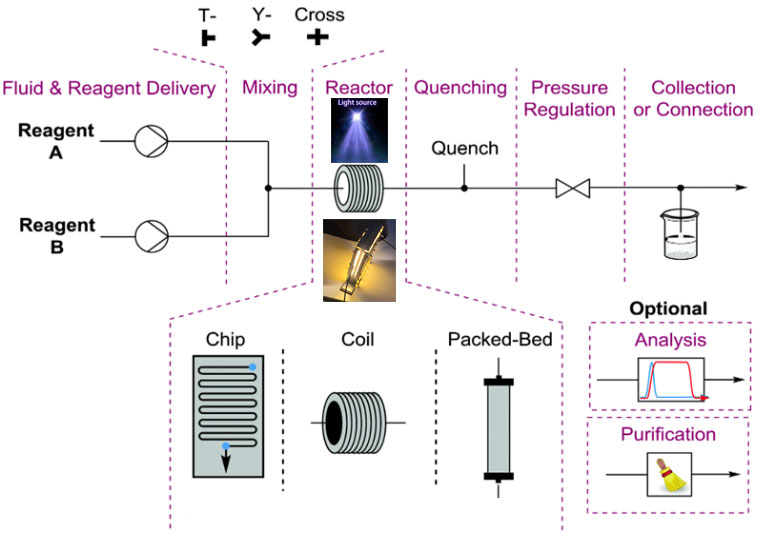

連續流光化學反應器可以提高化學合成的效率，也可以進行原本不可能發生的反應。MF-V6G & V9G 光化學反應器采用模塊化設計，具有易于使用、靈活、可擴展且等特性，采用現代光化學技術易于使用，而不受傳統批次要求的限制。連續流光化學反應器消除了傳統批量光化學的問題，可以充分發揮光化學的潛力，在連續流動操作下提供安全、精確、高效、一致和可擴展的光化學反應。通過合成工藝優化與光化學反應器相結合，可以消除對有機溶劑的需求，回收酸性試劑減少浪費并提高安全性，同時實現過程強化。與傳統（盤）管式光催化反應器的放大效應相比，板式光化學反應器具有收率提高、傳質更好、易于放大等優勢。除了設計開發和制造光催化反應器外，我們還提供光催化、常規有機合成等類型工藝進行可行性評估及開發。
2、MF-V6G 連續流光化學反應器主要特點
MF-V6G 連續流光化學反應器主要特點 | |

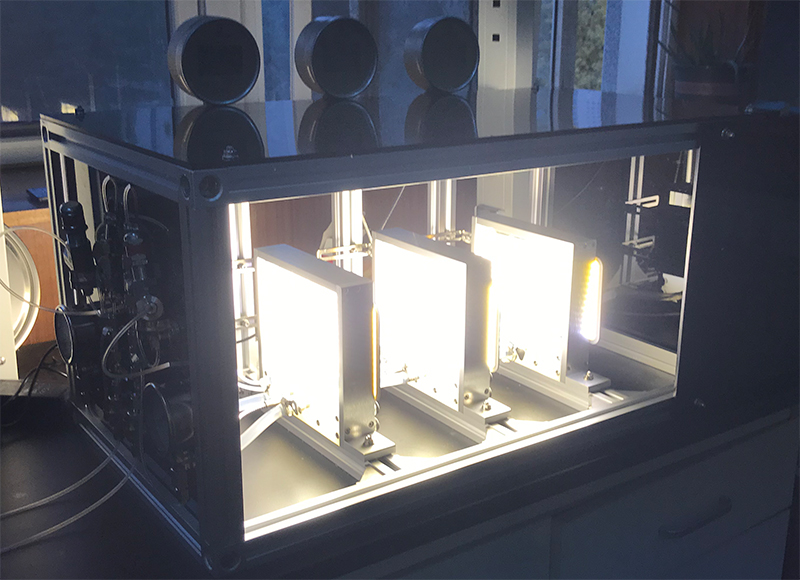

雙面光照設計 | 進口LED燈珠，光源更純凈、壽命更長 |

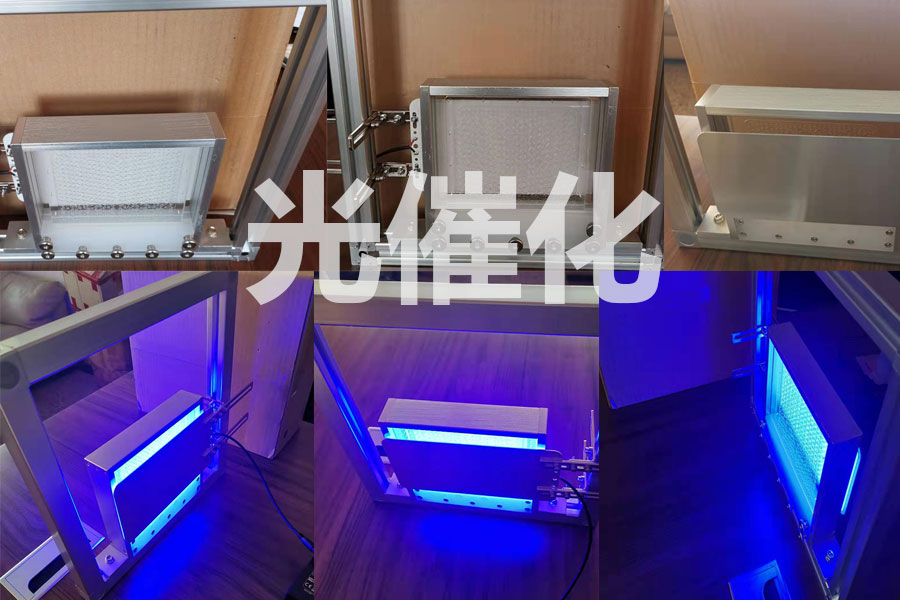

提供功率可調各個波段LED陣列面光源，如285nm、295nm、310nm、365nm、395nm、405-425nm、450-475nm（藍光）、520-550nm(綠光)、4000K、6000K等 | 獨有的“工字形”夾具設計方便光源拆裝和固定，同時縮短光源與反應物距離，減少光衰減損耗提高反應效率 |

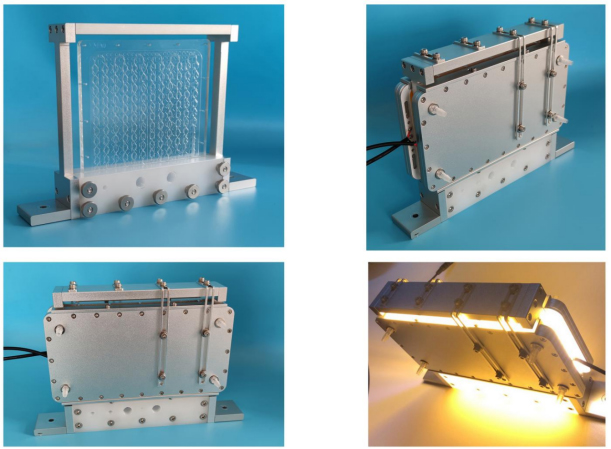

液冷散熱設計，更好延長光源使用壽命 | 多層熱鍵合工藝，集成反應和換熱結構用于混合，反應和傳熱 |
良好的傳熱、傳質性能，每片多個靜態混合單元結構實現高效混合 | 多種結構設計可供選擇，適用于各種液-液，氣-液均相及液-固體顆粒物參與或生成的反應 |

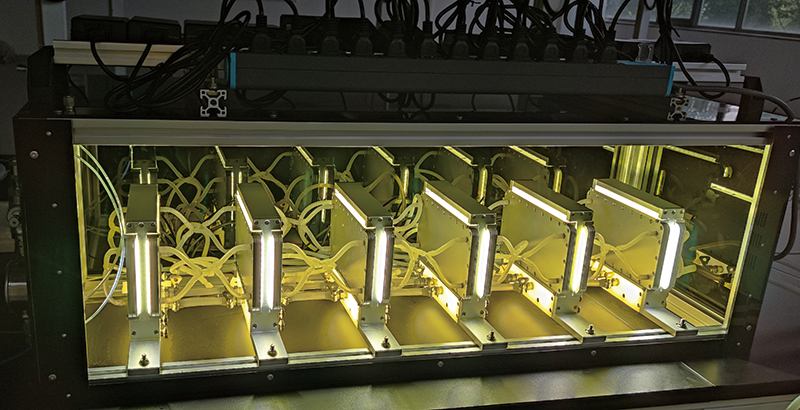

高度靈活自由組合模塊化設計能滿足各種工藝需求，模塊化配置可串/并聯多個模塊，可實現一步和多步反應。 | 可串聯4-6套獨立芯片形成系統，根據實驗需求自行調節樣本的停留時間，提高收率 |
光源和反應獨立溫度控制 | 模塊化設計方便更換，可根據工藝需求更換不同模塊 |
緊湊空間設計，節省占地面積 | 從毫升級到千噸級商業生產的線性放大 |
允許更窄的停留時間分布，從而實現更高的選擇性 | 可調節的停留時間，具有高傳質性 |
更寬泛的溫度和壓力使用區間 | |
3、邁庫弗洛連續流光化學反應器技術參數
MICROFLU?系列連續流光催化反應器技術參數 | |||||
型號 | MF-V6G-M(HT) | MF-V6G-M(CRT) | MF-V9G-M(CRT) | MF-V9G-M(HT) | |
尺寸 | 152*152*11.6mm | 290*290*16.6mm | |||
材質 | 玻璃、FFKM、PFA、PTFE/金屬 | ||||
持液量/反應體積 | 18ml（HT） | 23ml（CRT） | 230ml（CRT） | 136ml（HT） | |
單模塊反應停留時間 | 10.8s-180min | 13.8s-230min | ≥4.6s | ≥2.7s | |
溫度范圍 | -25°C-195°C | ||||
壓力范圍 | 0-18bar | 0-16bar(-25℃-100℃); 0-10bar(100℃-195℃) | |||
流量范圍 | 0.1-100mL/min（最大通量6kg/h） | 0.5-3L/min（最大通量180kg/h） | |||
可用波段 | 可用于280nm以上光催化反應 | ||||
光源電功率 | ＜240W | ＜960W | |||
光源散熱 | 液冷散熱 | ||||
已實現工藝 | E-Z順反異構、光乳液聚合、光氯化、光氧化、C-H 光胺化、維生素、納米材料（氣凝膠）等 | ||||
溫差建議 | 若供給的溫差超過70℃，會使微反應器損壞或破裂，導致功能異常（此溫差包括反應器與環境的溫差、反應器與進料液的溫差、反應器與換熱介質的溫差。） | ||||
其他建議 | * 固體進料時，請注意固體顆粒直徑應小于50μm，且試劑固含量應當小于5%，否則可能會堵塞微反應器； 反應過程中容易產生難溶性沉淀物（所有溶劑均難溶）的工藝過程，禁止在微反應器中進行；嚴禁任何形式的反應器內部物料凍結（如水結冰）。 | ||||
MF-M6G 連續流光化學反應器特點
連續流微結構光化學反應器技術優勢 | |
-在可見光下，溫和的反應條件可減少工藝溶液中的降解，從而最大限度地提高產品質量 | -光化學與熱化學的不同反應性為您的產品組合提供了新的合成路線和產品 |
-光化學與其他催化過程的高度兼容性，可以有針對性地集成到您現有的合成過程中 | -巧妙的反應器設計可確保更好的過程控制 |
-工藝強化避免了不必要的浪費 | -流動反應器的固有放大會自動降低工藝成本 |
連續流光化學反應器中典型應用過程 | |
原料藥和中間體合成（例如順反異構化的伊立替康和單線態氧反應的青蒿素） | 香料（例如通過單線態氧反應的玫瑰氧化物） |
硫醇合成（例如通過H2S加成環己基硫醇） | 藥物化學中的各種應用，包括藥物發現、生物偶聯、后期 C-H 功能化和同位素標記 |
光氧化、光氯化、光溴化、生產維生素D、光烷基化、青蒿素生產（抗瘧藥）、ε-己內酰胺的生產、光氧化、順反異構化、氟化、氰化...... | |
連續流光化學反應器中典型應用過程
* 原料藥和中間體合成（例如順反異構化的伊立替康和單線態氧反應的青蒿素）
* 香料（例如通過單線態氧反應的玫瑰氧化物）
* 硫醇合成（例如通過H2S加成環己基硫醇）
與可見光光催化相關的優勢導致在藥物化學中的各種應用，包括藥物發現、生物偶聯、后期 C-H 功能化和同位素標記。
光氯化、光溴化、生產維生素D、光烷基化、青蒿素生產（抗瘧藥）、ε-己內酰胺的生產、光氧化、順反異構化、氟化、氰化......
光化學反應器應用領域：偶氮染料、光氯化、水分解、水處理、制藥業（生物醫藥）、研發實驗室、教育機構、可替代能源、環境工程學。
只有少量的光化學工藝，如維生素D3和維生素A的合成從（由BASF和Hoffmann-LaRoch），玫瑰醚（Symrise）、己內酰胺（Toray）和青蒿素（Sanofi和Huvepharma）已投入商業應用。
光化學反應器可能的應用領域
烯烴的光異構反應與光重排反應：光誘導順反異構化反應、光誘導價鍵異構化反應、雙-（π-甲烷）重排反應、光誘導δ遷移重排反應、周環反應等。
光誘導的環合加成：光誘導[2+2]環加成反應、雜環雙鍵[4+4]光環合加成反應生成交叉環合物等。
烯烴的光氧化反應：烯烴與單線態氧的[1+2]環加成反應、O2與烯烴的[1,3]加成反應（“ene”反應）、共軛二烯與單線態氧的[1+4]環加成反應。
有機光化學反應類型：
1. 光作為引發劑：光引發誘導產生自由基反應，典型的反應有自由基聚合以及光鹵化反應。
2. 光參與反應：Quasi-Stoichiometric反應：光是作為反應物，沒有光的參與，反應不能發生。
光化學反應應用類型
Barton亞硝酸酯光解反應、Barton自由基脫羧反應、Bergman芳環化反應、Brandi-Guama螺環丙烷重排反應、Büchner擴環反應、Curtius 重排、deMayo反應(de Mayo Reaction)、Dimroth重排反應、Di-π-methane重排(Di-π-methane Rearrangement)、Feldman烯烴環戊烷合成反應、Fries重排、Nazarov環化反應、Paternó–Büchi反應、Reimer–Tiemann反應、Vinylcyclopropane-cyclopentene rearrangement（烯基環丙烷-環戊烯重排）、Wolff重排、Wohl–Ziegler反應、Ciamician–Dennstedt重排、脫羧偶聯反應 Decarboxylative Coupling、光氯化、光烷基化
邁庫弗洛連續流光化學反應器技術規格參數
MICROFLU?系列連續流光化學反應器 | ||||
型號 | MF-V6G-M | MF-V6G-M(HT) | MF-V6G-M(CRT) | MF-V9G-M(CRT) |
尺寸 | 152*152mm | 290*290mm | ||
材質 | 高硼硅玻璃 | |||
持液量/反應體積 | 18ml | 18ml | 23ml | 238ml |
反應停留時間（單模塊） | 10.8s-180min | 10.8s-180min | 13.8s-230min | - |
溫度范圍 | -25°C-195°C | |||
壓力范圍 | 0-18bar | |||
流量范圍 | 0.1-100mL/min（最大通量6kg/h） | 0.5-3L/min（最大通量180kg/h） | ||
結構類型 | - | - | 連續旋轉 | 連續旋轉 |
適用反應類型 | 液液混合及氣液混合 | 液液混合及氣液混合，兼容部分固體顆粒 | 用于連續結晶及對固體顆粒一致性要求較高的，液液、及液固類型工藝 | 用于連續結晶及對固體顆粒一致性要求較高的，液液、及液固類型工藝 |
配套夾具材質 | PFA/PPS可選 | PFA | ||
試劑進出口 | 兩進一出或一進一出（*可定制多路進口） | |||
原料進口方式 | 同軸包被進樣 | |||
標準串聯反應模塊數量 | 6 | - | ||
光源類型 | LED陣列式面光源 | |||
光照類型 | 雙面光照 | |||
單個燈珠電功率 | 2W（通過編程器功率可調）/3W | |||
可用光波段范圍 | ＞280nm | |||
常見光源波段（參考） | 285nm、295nm、310nm、365nm、395nm、405-425nm、450-475nm（藍光）、520-550nm(綠光)、4000K、6000K等 | |||
光源散熱方式 | 液冷散熱 | |||
邁庫弗洛光化學系統適用于無試劑化學、光化學。
與可見光光催化相關的優勢導致在藥物化學中的各種應用，包括藥物發現、生物偶聯、后期 C-H 功能化和同位素標記。
光氯化、生產維生素D、光烷基化、青蒿素生產（抗瘧藥）、ε-己內酰胺的生產、光氧化、順反異構化、氟化、氰化......
光化學反應器應用領域：偶氮染料、光氯化、水分解、水處理、制藥業（生物醫藥）、研發實驗室、教育機構、可替代能源、環境工程學。
只有少量的光化學工藝，如維生素D3和維生素A的合成從（由BASF和Hoffmann-LaRoch），玫瑰醚（Symrise）、己內酰胺（Toray）和青蒿素（Sanofi和Huvepharma）已投入商業應用。
光化學反應器可能的應用領域
烯烴的光異構反應與光重排反應：光誘導順反異構化反應、光誘導價鍵異構化反應、雙-（π-甲烷）重排反應、光誘導δ遷移重排反應、周環反應等。
光誘導的環合加成：光誘導[2+2]環加成反應、雜環雙鍵[4+4]光環合加成反應生成交叉環合物等。
烯烴的光氧化反應：烯烴與單線態氧的[1+2]環加成反應、O2與烯烴的[1,3]加成反應（“ene”反應）、共軛二烯與單線態氧的[1+4]環加成反應。
光化學反應器（Photo catalytic reactor）是采用光催化反應機理，利用光照和催化劑作用來分解有機物的化學過程。光化學反應器具有反應條件溫和、無二次污染等優點。
