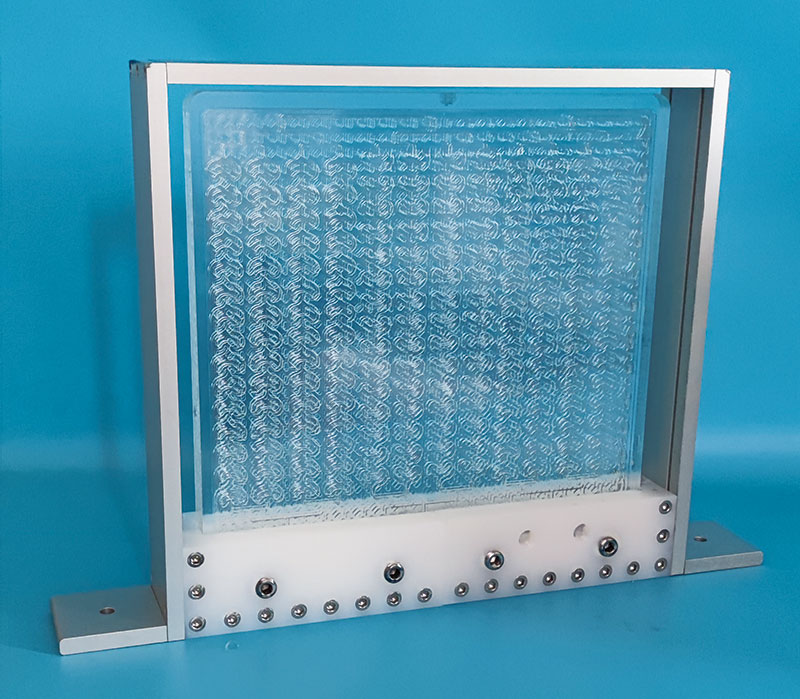

MF-V9千噸級玻璃高通量連續流微通道反應器通過8線程并聯的方式實現了通量的15-20倍增大，并且進一步強化了換熱效率，使得反應在高通量的情況下，依然能得到很好地傳熱控制。同時，兼顧了傳質與壓降兩大因素，保證了無放大效應的傳質及較小的壓降，實現了傳質與傳熱效率最大化，安全穩定地實現千噸級中試生產過程。
MF-V9 千噸級連續流玻璃微通道反應器具有比表面積大、傳質傳熱效率高、安全性高、放大效應小等優點，相比傳統的間歇式反應，在反應放大和優化的過程中，具有更高重現性、穩定性、高效性。且微反應器熱量緩沖需求量低，占地面積小，自動化程度高，大大節省人力及物力資源。
MF-V9 千噸級玻璃微通道反應器是在MF-V6-M(HT)小試級玻璃微反應器基礎上無放大結構的產能升級。相比于MF-V6,MF-V9并沒有將前者單元混合結構等比例放大，而是通過8線程并聯的方式將MF-V6-M(HT)的單元混合結構無放大的轉移，通過3層換熱、2層工藝、1層密封的特殊設計，實現了通量的15-20倍增大，并且進一步強化了換熱效率，使得反應在高通量的情況下，依然能得到很好地傳熱控制。同時，兼顧了傳質與壓降兩大因素，保證了無放大效應的傳質及較小的壓降，實現了傳質與傳熱效率最大化，安全穩定地實現千噸級中試生產過程。
·緊湊空間設計，占地面積更小
·可視化，耐腐蝕性好
·可用于液-液、氣-液以及兼容部分液-固類型的反應
·高度靈活模塊化設計，可靈活擴展，可實現一步和多步反應
·良好的傳熱、傳質性能
· 持液量少、安全冗余設計，多重防護降低使用安全風險
MF-V9 千噸級連續流玻璃微通道反應器（中試 & 生產） | |
型號 | MF-V9 |
尺寸 | 290×290×21mm |
材質 | 玻璃 |
通道長度 | 2.4m |
持液量 | 80ml |
使用溫度 | -25℃-195℃（可定制低溫反應-50℃） |
溫差建議 | 若供給的溫差超過70℃，會使微反應器損壞或破裂，導致功能異常（此溫差包括反應器與環境的溫差、反應器與進料液的溫差、反應器與換熱介質的溫差。） |
其他建議 | 固體進料時，請注意固體顆粒直徑應小于50μm，且試劑固含量應當小于5%，否則可能會堵塞微反應器； 反應過程中容易產生難溶性沉淀物（所有溶劑均難溶）的工藝過程，禁止在微反應器中進行； 嚴禁任何形式的反應器內部物料凍結（如水結冰）。 |
建議壓力 | 0-16bar(-25℃-100℃); 0-10bar(100℃-195℃) |
建議流量 | 0.5-3L/min（最大通量180kg/h） |
單片停留時間 | - |
換熱側壓力 | 0-5bar |
物料接口 | NPT1/4 3/8管路 |
反應換熱接口 | G3/8 1/2管路 |
可選設備 | 進樣系統、控溫系統、測溫系統等 |
可實現工藝 | 邁克爾加成反應、付-克烷基化反應、羥醛縮合反應（乙醇鈉）、磺化反應、硝化反應、重氮化反應、疊氮化反應、無溶劑反應、30%的液液相反應（大概率） |
主要應用領域：醫藥、精細化工、染料、香精香料、農業化學、特殊化學品，日用品化工業及科研教學。 常見反應工藝類型：硝化反應、磺化反應、酯化反應、環化反應、縮合反應、疊氮化反應、偶氮化反應、氧化反應、過氧化反應、烷基化反應、胺基化反應、氯化反應、加氫反應、取代反應、貝克曼重排反應、邁克加成反應、催化反應、光照反應，格氏反應等。
MF-V9中試千噸級玻璃微反應器技術參數：
MF-V9千噸級高通量玻璃微通道反應器（中試 & 生產） | |
型號 | MF-V9 |
尺寸 | 290×290×21mm |
材質 | 高硼硅玻璃 |
通道長度 | 2.4m |
持液量 | 80ml |
溫度范圍 | -25℃-195℃ |
壓力范圍 | 0-16bar(-25℃-100℃); 0-10bar(100℃-195℃) |
流量范圍 | 0.5-3L/min（最大通量180kg/h） |
已實現工藝案例 | 乙二醇與丙烯腈邁克加成反應、 苯乙酮硝化反應、納米顆粒脂質體制備 |
· 壓降：
ΔP(bar)/介質為水 | ||
Qv (L/m) | 0.5 | 1.2 |
1.11 | 3 | |
2 | 6.3 | |
主要應用領域：醫藥、精細化工、染料、香精香料、農業化學、特殊化學品，日用品化工業及科研教學。 常見反應工藝類型：硝化反應、磺化反應、酯化反應、環化反應、縮合反應、疊氮化反應、偶氮化反應、氧化反應、過氧化反應、烷基化反應、胺基化反應、氯化反應、加氫反應、取代反應、貝克曼重排反應、邁克加成反應、催化反應、光照反應，格氏反應等。
MF-V9(S)應用領域：醫藥中間體、藥物合成（含外包）、精細化工、農藥化學、特殊化學品、日用品工業、納米工業、藥物制劑、聚合物改性等。
MF-V9(S)已經成功實現的工藝案例：乙二醇與丙烯腈邁克加成反應、苯乙酮硝化反應、納米顆粒脂質體制備。
主要應用領域：醫藥、精細化工、染料、香精香料、農業化學、特殊化學品，日用品化工業及科研教學。 常見反應工藝類型：硝化反應、磺化反應、酯化反應、環化反應、縮合反應、疊氮化反應、偶氮化反應、氧化反應、過氧化反應、烷基化反應、胺基化反應、氯化反應、加氫反應、取代反應、貝克曼重排反應、邁克加成反應、催化反應、光照反應，格氏反應等。

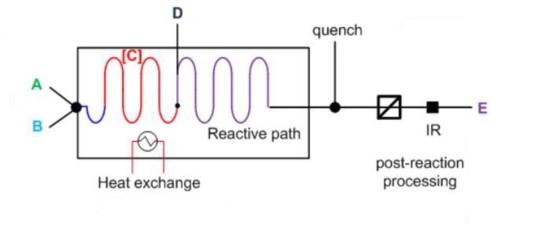

所謂連續流動化學：是指通過將兩種（或多種）試劑連續的泵入反應器（Flow Reactor）中，在反應器中進行混合&反應，并通過熱交換控制器控制反應溫度，從而實現化學反應，獲得所需的產品，其過程如下圖1所示：
微反應器相比傳統的間歇式反應具有比表面積大、傳質傳熱效率高、接觸時間短、副產物少、轉化率更高、操作性好、安全性高、放大效應小、熱量緩沖需求量低、產量提高、試劑減少、占地面積小、自動化程度高、大大節省人力及物力資源等優點。連續流微通道反應器在反應放大和優化的過程中，具有更高重現性、穩定性、高效性?；谖⒘骺丶夹g(shù)的微通道反應器，代表著綠色化工的發展方向。
連續流微反應技術另一特點是工藝轉化中沒有放大效應。小試工藝，無需中試，可以直接放大生產。 連續流合成范圍及領域不斷擴展，不但包括傳統的反應類型及醫藥及精細化工行業，還延展到電化學、光化學、微波化學、納米材料以及功能材料等領域。相對于傳統的批次反應工藝，微反應器具有高速混合、高效傳熱、窄的停留時間分布、重復性好、系統響應迅速、便于自動化控制、幾乎無放大效應以及高的安全性能等優勢。
主要應用領域：醫藥、精細化工、染料、香精香料、農業化學、特殊化學品，日用品化工業及科研教學。 常見反應工藝類型：硝化反應、磺化反應、酯化反應、環化反應、縮合反應、疊氮化反應、偶氮化反應、氧化反應、過氧化反應、烷基化反應、胺基化反應、氯化反應、加氫反應、取代反應、貝克曼重排反應、邁克加成反應、催化反應、光照反應，格氏反應等。
