MF-V6G-M(HT) 光化學反應器具有模塊化、靈活、可擴展且易于使用等特性，適用于液液、氣液280nm以上波段連續流動光催化反應。連續流微通道光催化反應器通過合成工藝優化調整優和合適的光化學反應器相結合，能夠為目標反應實現消除對有機溶劑的需求，回收酸性試劑減少浪費并提高安全性，同時實現過程強化。
連續流動光化學可以提高化學合成的效率，也可以進行原本不可能發生的反應。邁庫弗洛光化學反應器具有模塊化、靈活、可擴展且易于使用等特性。通過合成工藝優化調整優和合適的光化學反應器相結合，科學家能夠為目標反應實現消除對有機溶劑的需求，回收酸性試劑減少浪費并提高安全性，同時實現過程強化。
邁庫弗洛連續流光化學反應器具有占地面積小、更好的反應性能、更高的收率、更優的生產效率、高效的光透率更均勻地光能吸收。
1、光化學反應器技術參數
MICROFLU?系列連續流光化學反應器 | ||||
型號 | MF-V6G-M | MF-V6G-M(HT) | MF-V6G-M(CRT) | MF-V9G-M(CRT) |
尺寸 | 152*152mm | 290*290mm | ||
材質 | 高硼硅玻璃 | |||
持液量/反應體積 | 18ml | 18ml | 23ml | 238ml |
反應停留時間（單模塊） | 10.8s-180min | 10.8s-180min | 13.8s-230min | - |
溫度范圍 | -25°C-195°C | |||
壓力范圍 | 0-20bar | |||
流量范圍 | 0.1-100mL/min（最大通量6kg/h） | 0.5-3L/min（最大通量180kg/h） | ||
結構類型 | - | - | 連續旋轉 | 連續旋轉 |
適用反應類型 | 液液混合及氣液混合 | 液液混合及氣液混合，兼容部分固體顆粒 | 用于連續結晶及對固體顆粒一致性要求較高的，液液、及液固類型工藝 | 用于連續結晶及對固體顆粒一致性要求較高的，液液、及液固類型工藝 |
配套夾具材質 | PFA/PPS可選 | PFA | ||
試劑進出口 | 兩進一出或一進一出（*可定制多路進口） | |||
原料進口方式 | 同軸包被進樣 | |||
標準串聯反應模塊數量 | 6 | - | ||
光源類型 | LED陣列式面光源 | |||
光照類型 | 雙面光照 | |||
單個燈珠電功率 | 2W（通過編程器功率可調）/3W | |||
可用光波段范圍 | ＞280nm | |||
常見光源波段（參考） | 285nm、295nm、310nm、365nm、395nm、405-425nm、450-475nm（藍光）、520-550nm(綠光)、4000K、6000K等 | |||
光源散熱方式 | 液冷散熱 | |||
2、光化學反應器技術優勢
·可選單面或雙面反應模塊，靈活可變組合設計降低工藝開發成本
·液冷散熱延長LED使用壽命
·可串聯2-10套獨立芯片形成系統，根據實驗需求自行調節樣本的停留時間，提高收率
·自由組合模塊化系統配置可串聯或并聯多個反應器，可實現一步和多步合成反應。高度靈活的模塊化設計保證能適應各種工藝過程的要求
·卓越的傳熱、傳質性能，每片多個靜態混合單元結構實現高效混合
·提供集成的多層玻璃結構，用于混合，反應和傳熱
光化學反應器新特性
*改進“工字形”固定夾具，光源更好固定和拆裝；
*進一步縮減光源與反應距離，避免周圍環境對反應影響，提升光效；
*光源散熱系統與反應模塊固定夾具更協同，方便拆裝，可無需架子獨立運作；
*改進型面板布局、支架重構方便拆裝，設計更人性化合理，提升用戶體驗。
3、光化學反應系統注意事項
·液冷散熱循環冷卻水應采用純水，避免雜質影響水冷板密封性
·光源應應靜電環境使用，防止靜電擊穿LED燈珠
·MF-V6G小試級光化學反應器標配未提供防爆的電氣化改造
·光化學反應系統需在成套裝置允許溫度和壓力范圍內使用，使用前需合規測試防止有毒液體或氣體泄露，保障生命和財產安全

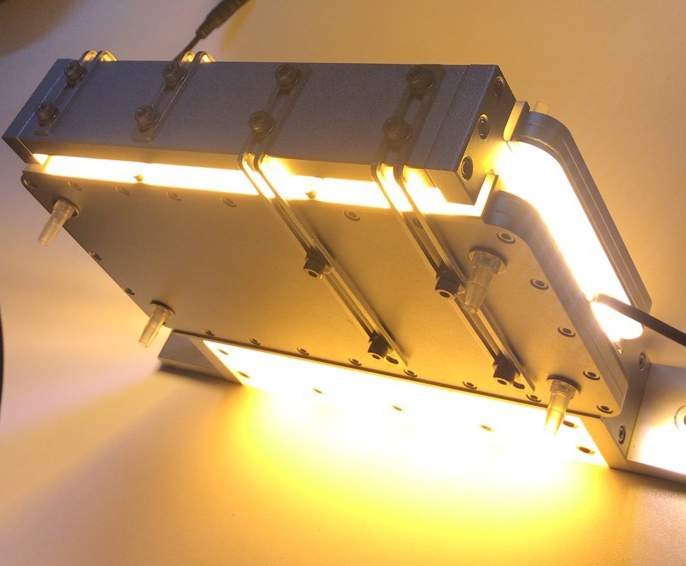

圖一、MF-V6G雙面光催化單模塊效果圖

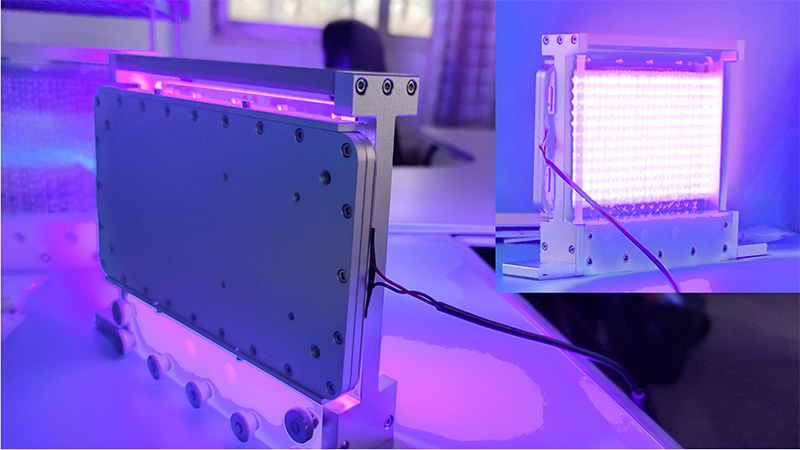

圖二、MF-V6G雙面光催化外觀圖

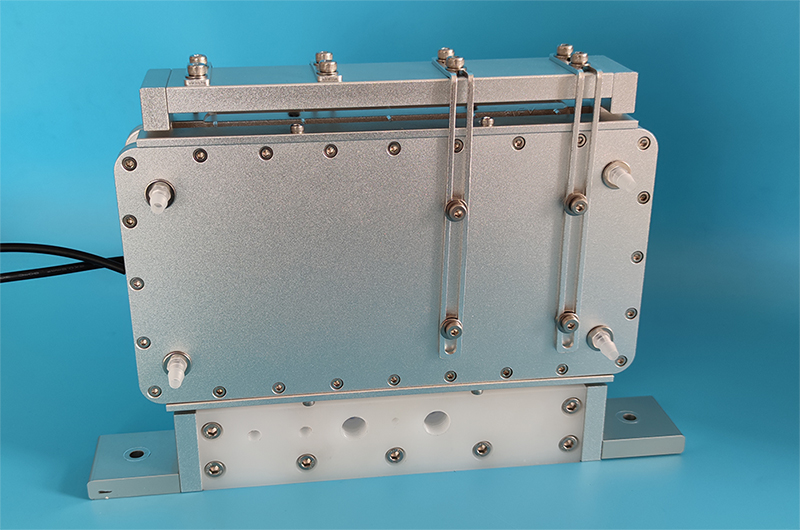

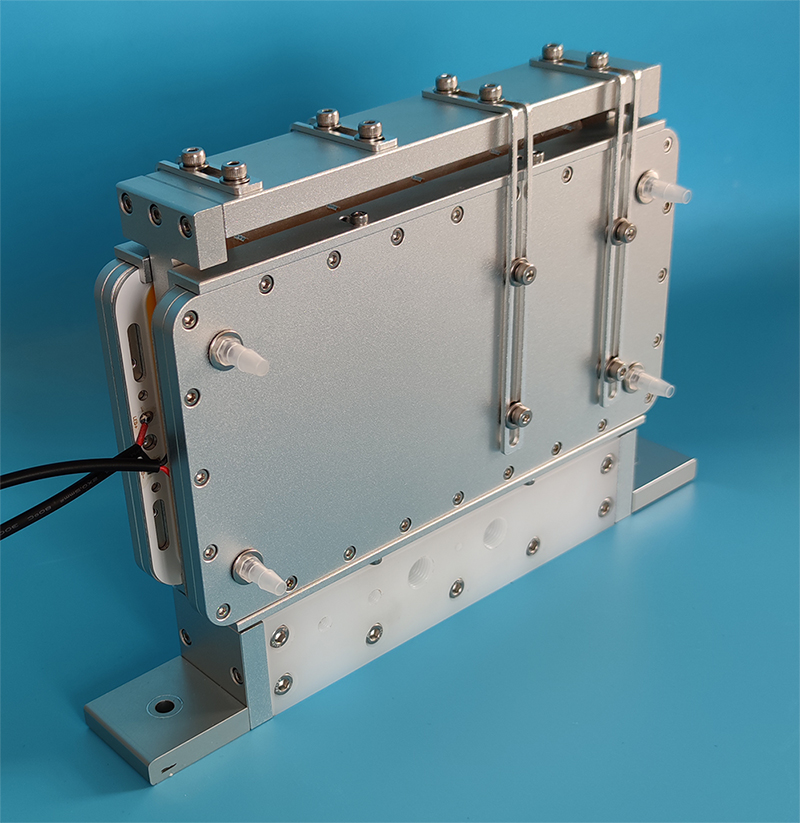

圖三、MF-V6G雙面光催化反應單模塊、夾具、光源、水冷板組合效果圖
光化學反應器技術參數
MICROFLU?系列連續流光化學反應器 | ||||
型號 | MF-V6G-M | MF-V6G-M(HT) | MF-V6G-M(CRT) | MF-V9G-M(CRT) |
尺寸 | 152*152mm | 290*290mm | ||
材質 | 高硼硅玻璃 | |||
持液量/反應體積 | 18ml | 18ml | 23ml | 238ml |
反應停留時間（單模塊） | 10.8s-180min | 10.8s-180min | 13.8s-230min | - |
溫度范圍 | -25°C-195°C | |||
壓力范圍 | 0-20bar | |||
流量范圍 | 0.1-100mL/min（最大通量6kg/h） | 0.5-3L/min（最大通量180kg/h） | ||
結構類型 | - | - | 連續旋轉 | 連續旋轉 |
適用反應類型 | 液液混合及氣液混合 | 液液混合及氣液混合，兼容部分固體顆粒 | 用于連續結晶及對固體顆粒一致性要求較高的，液液、及液固類型工藝 | 用于連續結晶及對固體顆粒一致性要求較高的，液液、及液固類型工藝 |
配套夾具材質 | PFA/PPS可選 | PFA | ||
試劑進出口 | 兩進一出或一進一出（*可定制多路進口） | |||
原料進口方式 | 同軸包被進樣 | |||
標準串聯反應模塊數量 | 6 | - | ||
光源類型 | LED陣列式面光源 | |||
光照類型 | 雙面光照 | |||
單個燈珠電功率 | 2W/3W | |||
可用光波段范圍 | ＞280nm | |||
常見光源波段（參考） | 285nm、295nm、310nm、365nm、395nm、405-425nm、450-475nm（藍光）、520-550nm(綠光)、4000K、6000K等 | |||
光源散熱方式 | 液冷散熱 | |||
邁庫弗洛光化學系統適用于無試劑化學、光化學。
與可見光光催化相關的優勢導致在藥物化學中的各種應用，包括藥物發現、生物偶聯、后期 C-H 功能化和同位素標記。
光氯化、生產維生素D、光烷基化、青蒿素生產（抗瘧藥）、ε-己內酰胺的生產、光氧化、順反異構化、氟化、氰化......
光化學反應器應用領域：偶氮染料、光氯化、水分解、水處理、制藥業（生物醫藥）、研發實驗室、教育機構、可替代能源、環境工程學。
只有少量的光化學工藝，如維生素D3和維生素A的合成從（由BASF和Hoffmann-LaRoch），玫瑰醚（Symrise）、己內酰胺（Toray）和青蒿素（Sanofi和Huvepharma）已投入商業應用。
光化學反應器可能的應用領域
烯烴的光異構反應與光重排反應：光誘導順反異構化反應、光誘導價鍵異構化反應、雙-（π-甲烷）重排反應、光誘導δ遷移重排反應、周環反應等。
光誘導的環合加成：光誘導[2+2]環加成反應、雜環雙鍵[4+4]光環合加成反應生成交叉環合物等。
烯烴的光氧化反應：烯烴與單線態氧的[1+2]環加成反應、O2與烯烴的[1,3]加成反應（“ene”反應）、共軛二烯與單線態氧的[1+4]環加成反應。
光化學反應器（Photo catalytic reactor）是采用光催化反應機理，利用光照和催化劑作用來分解有機物的化學過程。光化學反應器具有反應條件溫和、無二次污染等優點。
