氟化（Fluorination）

氟的特點是元素周期表的電負性最高。出于這個原因，材料和藥物化學家使用這種元素來調節新藥的親脂性和生物利用度并調整聚合物的性質。在牢記氟對環境和人類健康的影響的同時，開發更新和更環保的（脫）氟化方法以及氟烷基化程序非常重要，特別是基于后期功能化方法。在這種情況下，光化學可以被認為是一個關鍵策略。此外，流動技術和氟化學的結合為更輕松、更快速的自動化提供了機會，因?yàn)?/span>19^F 是快速 NMR 分析的理想選擇。Rehm 等人利用了此屬性。開發連續流合成實驗室設備，并與用于氟化分子的臺式核磁共振光譜相結合。

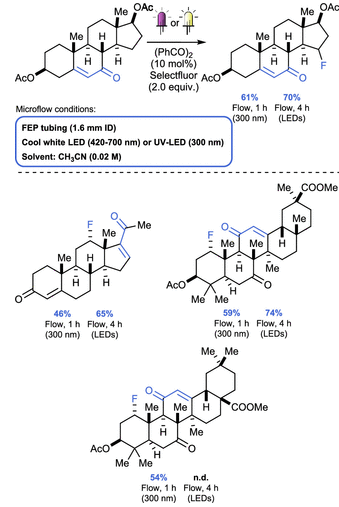

Selectfluor 是最常用的親電氟化試劑之一。Lectka等人用它來進行 C(sp 3 )-H 鍵的選擇性光敏化烯酮定向 β-和 γ-氟化（方案 85）。值得注意的是，在一組甾體底物中，選擇性僅依賴于指導氟化的烯酮官能團。同一組已經使用 Rayonet 反應器報告了這種反應。添加苯偶酰作為光敏劑將產率提高到 94%，并允許反應在能量較低的冷白光 LED（420-700 nm）下進行。然而，不能確定苯偶酰的確切作用，也不能排除電子轉移機制。當使用連續流動反應器（FEP 管，1.6 mm ID，用六個白色 LED 照射）時，與需要 14 小時反應時間的批次相比，停留時間減少到 4 小時。當 FEP 管在 Rayonet 反應器（300 nm）中照射時，停留時間進一步減少到 1 小時。

方案85. Terpenoidal-enone-Driven Sensitized Fluorination in Flow

芳氧基乙酸的脫羧氟化由 Seeberger、Gilmour 及其同事通過在分段流動狀態中使用 Selectfluor 進行（方案 86）。分段流態允許在連續流動（光）反應器中處理固體材料、液體甚至氣體，有效避免沉降問題，從而避免多相催化劑（在這種情況下，改性氮化碳: CMB-C3N4)。 在串行微批量反應器 (SMBR) 中使用分段流動是 (i) 填充床反應器的一種有趣的替代方案，由于光的不可穿透性和 (ii) 泵送懸浮液，這并不總是合適的，這會導致光催化劑的沉降、堵塞和結果再現性問題。在分段流動狀態下，催化劑懸浮液使用 T 型連接與惰性氣體混合，確保形成不同的段，在這些段中建立環形流體流，使多相光催化劑保持懸浮（方案 86A）。在他們的工作中，CMB-C3N4 光催化劑懸浮在 1-丁基-3-甲基咪唑鎓四氟硼酸鹽 ([Bmim]BF4·H2O) 中。光反應器由一個 PFA 線圈（1.6 mm ID，17–68 mL 體積）組成，用藍色 LED（12 W，420 nm）照射。氟化產物以中等到高產率（31-80%）獲得，停留時間在 14 到 24 分鐘之間變化。無需純化，三步萃取可回收離子液體和催化劑。在更大規模的反應中，當從 16 mmol 苯氧乙酸開始時，在總操作時間（tR = 16 分鐘）的 6.5 小時內獲得 90% 的氟化產物。該程序成功地應用于布洛芬的氟化（方案 86B）。值得注意的是，除了脫羧氟化之外，還可以通過從堿性條件切換到酸性條件來改變對芐基位置的氟化選擇性。

方案 86. (A) 使用分段流動機制避免堵塞的示意圖和 (B) 分段流動機制中的光催化脫羧氟化

DAST（二乙氨基三氟化硫）等脫氧氟化劑因其毒性和爆炸性等缺點而聞名。相比之下，SF 6是一種相當惰性和廉價的氣體，其在有機合成中的應用尚待探索。Jamison等人報道了 SF 6的光催化活化，并將其用于流動中烯丙醇的脫氧氟化（方案 87）。(564)連續流動系統由一個“預反應器”組成，其中液相和氣相在進入光反應器之前混合。作為光源，采用藍色 LED (470 nm)。配備背壓調節器的光反應器允許以安全的方式使用高壓（100 psi，6.9 bar）。這也能夠?qū)怏w溶解到液相中。生產率從批次 ( t = 4 h)的 0.04 mmol·h -1提高到流動 ( t R = 16 min)的 0.19 mmol·h -1 。在流動中，起始材料在 2 分鐘內轉化為產物和中間體（很可能是 (RO) 2 SF 4) 慢慢地轉化回起始材料。因此，流動反應更具選擇性，同時提供更高的產率和轉化率。

方案87. SF 6流動中烯丙醇的光催化脫氧氟化

Nagorny等人使用 SF6 通過光催化脫氧氟化生成糖基氟化物。 (565) 該方法基于使用 4,4'-二甲氧基二苯甲酮作為光催化劑，通過 UV-A LED (λmax = 365 nm) 的照射激發。 反應的放大是在 PTFE 流動反應器中使用加壓 SF6 (100 psi, 6.9 bar) 進行的。 停留時間為 8.5 小時，而不是分批的 20 小時。 將0.033 M的二氯乙烷溶液在反應器中再循環120 h，最終得到7.2 g的糖基氟產物，收率93%。

氟烷基化（Fluoroalkylation）

光化學是成功實現三氟甲基化和氟烷基化反應的經典過渡金屬催化的重要替代方法。光誘導的全氟烷基自由基 ( R F = C n F 2 n +1 , n ≥ 1) 可以通過原位形成的電子供體-受體 (EDA) 復合物的光催化或光激發發生。正如本綜述充分證明的那樣，流動技術提高了光化學的潛力，尤其是在反應速率方面。

為了闡明流動中三氟甲基化的三氟甲基化機制，No?l 等人研究了 N-甲基吡咯與氣態 CF3I 之間的反應（方案 88）。 (72,569?571) 將含有 Ru(bpy)3Cl2、雜環和堿 (TMEDA) 的有機溶液泵送通過用藍色 LED 燈 (3.12 W) 照射的 PFA 毛細管（0.75 mm ID，0.93 mL 體積）。該反應導致 CF3I 的準零級和 N-甲基吡咯的一級。 Stern-Volmer 動力學分析確定 TMEDA 是激發態的 Ru(II) 配合物最有效的猝滅劑。這表明光催化劑更可能通過 CF3I 進行還原猝滅而不是氧化猝滅。將光反應器與在線紫外-可見分光光度計相結合，可以測量光子通量（1.57 × 10-7 einstein·s-1），而計算出的量子產率為 Φ = 0.55 ± 0.02，表明可以確定鏈?zhǔn)椒磻?yīng)機制出去。產率很大程度上取決于光子通量，這可以通過改變藍色 LED 的功率輸入來證明。反應效率還取決于光催化劑濃度，最大產率為 0.5 mol%。較高的催化劑負載量會導致自猝滅、低溶解度和較高的衰減效應（非均勻輻照），從而導致產率降低。

方案 88. N-甲基吡咯的三氟甲基化和機理解析

Carrillo、No?l 等人在另一項工作中也報道了雜環的氟烷基化，他們將一系列二噻吩 (BTP) 衍生物描述為新的有機光催化劑（方案 89）。首先，進行了先驗時間相關的密度泛函理論 (TD-DFT) 研究，以預測哪些衍生物將具有最有趣的特性（吸收和發射最大值、氧化還原電位）。最后，基于獲得的結果，合成了六種 BTP 衍生物，并在溴丙二酸雜芳烴的 C-H 官能化中進行了測試（方案 89 A）。使用 PFA（0.76 mm ID，2.5 mL 體積）中的微毛細管流動反應器，用 400 nm 紫色 LED 照射，使用 BTP A獲得最佳結果（最大吸收 = 390 nm，E 1/2 ox= 1.34 V 與 SCE）。純化后所需產物的產率為 70%，停留時間僅為 7 分鐘，而分批需要 5 小時。類似地，三氟甲基化和二氟烷基化在用 460 nm LED 照射的商業反應器（FEP 毛細管，1.33 mm ID，5 mL 體積）中成功完成（方案 89 B）。機理研究表明，這類光催化劑可以通過氧化和還原途徑淬滅。

方案 89. (A) 溴丙二酸對雜芳烴的 BTP 衍生物光催化 C-H 官能化和 (B) C-H 氟烷基化

No?l 等人也使用了氣態 CF 3 I。用于苯乙烯衍生物的光催化三氟甲基化和氫三氟甲基化（方案 90）。微流反應器由用藍色 LED (3.12 W) 或 24 W CFL 分別照射的高純度 PFA 毛細管 (0.5 mm ID, 1.25 mL) 組成，用于三氟甲基化和氫三氟甲基化。隨著轉換為連續流動，反應時間從 24 小時減少到 72 小時，最長為 90 分鐘，并伴隨著E/Z選擇性的增加（方案 90 A）。值得注意的是，可以最小化或完全避免在輻照期間發生的不需要的能量轉移，這會導致從熱力學上更穩定的E-非對映異構體到Z一。氫三氟甲基化也在同一系統中實現，只是通過添加 4-羥基苯硫酚 (4HTP) 作為氫原子供體（方案 90 B）。

方案 90. (A) 光催化三氟甲基化和 (B) 苯乙烯衍生物分批和流動的氫三氟甲基化

Kappe 等人采用了 RFI 化合物。在流動中進行光誘導原子轉移自由基加成 (ATRA) 反應（方案 91）。使用商業光反應器（Corning AFR，2.8 mL 體積）?；谕ㄟ^藍光照射（450 nm）的 PDI 光催化，或基于全氟烷基碘和 Et3N 之間形成鹵素鍵合電子供體 - 受體（EDA）復合物，采用了兩種程序。在后一種情況下，EDA 復合物的光活化需要更高的能量 (405 nm)。停留時間一般設置為 5 分鐘，盡管一些底物需要更長的時間才能達到完全轉化（最多 20 分鐘）。值得注意的是，與批量所需的 4 小時相比，在連續流動中反應在 5 分鐘內完成。 (575) 無光催化劑的方法提供了更高的產率（7.6 vs 6.1 g·h-1），因此它被用于范圍評估。然而，PDI 催化過程應考慮到那些對光更敏感的底物，因?yàn)榧词乖谀芰枯^低的照射下（允許高達 540 nm）它也是有效的。最后，該方法被用于氟維司群（一種乳腺癌藥物）的合成中間體的氟烷基化。

方案 91. 連續流動中烯烴和炔烴的光誘導碘全氟烷基化導致 ATRA 反應

No?l 等人報道了烯丙醇的光催化二氟烷基化/1,2-雜芳烴遷移。獲得富含sp3的雜環（方案92）。 這個兩步程序從雜芳基酮開始，它在流動中受到乙烯基溴化鎂的侵蝕。流動反應器（PFA 毛細管，1.65 mm ID，0.7 mL 體積）在超聲波浴中保持 0 °C 以避免堵塞。在 5 分鐘的停留時間內以中等至優異的產率（33-92%，15 個示例）獲得所需的烯丙醇，然后將其用作以下光催化轉化的起始材料。第二步涉及在藍光照射（12 W，450 nm）下光催化產生氟烷基自由基。這種轉化可以在 7.5 mL 反應管中分批進行，也可以在 HPFA 微毛細管（0.5 mm ID，1 mL）中流動進行。生成的氟烷基自由基與烯烴反應，誘導 1,2-雜芳烴遷移。在批次中，反應時間為 6 小時，而在光反應器中的停留時間在 5 到 20 分鐘之間。此外，流量的產量普遍較高。富電子底物，如苯并呋喃，在芳環上進行了第二次官能化。

方案92. 烯丙醇在流動中的光催化氟烷基化/1,2-雜芳烴遷移

No?l 等人采用氟化烷基碘。在半胱氨酸殘基的光催化全氟烷基化中（方案 93）。(98)1992 年，據報道，CF 3 I 在紫外光照射下可將半胱氨酸三氟甲基化，但在非?？量毯筒粚?shí)用的條件下（-50 °C 在液氨中）。(578)這可以通過使用釕 (II) 光催化劑來避免。此外，流設置的實施允許極大地加速轉換，從批處理的 2 小時到連續流的 5 分鐘。流動反應器基于 PFA 微毛細管 (0.76 mm ID, 0.883 mL) 盤繞在塑料支架周圍并用藍色 LED (3.12 W) 照射。值得注意的是，提供的收率平均比分批好 10%。

方案 93. 流動中半胱氨酸殘基的光催化全氟烷基化

Alcazar、No?l 等人描述了進一步的光介導的三氟甲基化。 用于使用 Langlois 試劑對（雜）芳烴進行三氟甲基化（方案 94）。為了選擇最好的光催化劑，首先進行了發光猝滅研究。 結果表明，具有 [Ir{dF(CF3)ppy}2](dtbpy)]PF6 的 Langlois 試劑具有更高的淬滅能力。 進一步優化表明，氧化劑，如過硫酸銨，對于提供產物的最終再芳構化是必需的。 30 分鐘的停留時間足以在商業光反應器中實現完全轉化（用 24 W 藍色 LED 照射的 10 mL FEP 管）。 吲哚、苯并咪唑、吡啶、嘧啶酮和吡唑衍生物以及未活化的芳烴被三氟甲基化，這通常需要更長的分批反應時間（長達 24 小時）。

方案94. (雜) 芳烴在連續流動中的光催化三氟甲基化

為了尋找適用于更大規模的廉價三氟甲基化試劑，Stephenson 等人描述了一種基于使用三氟乙酸酐（TFAA）和4-苯基吡啶N-氧化物的光催化方法（方案95）。吡啶N-氧化物被酸酐?；⒖梢酝ㄟ^兩種可能的途徑產生三氟甲基自由基：與光催化劑相互作用，或與底物或與另一個吡啶N分子形成EDA復合物-氧化物。轉換的量子產率為 0.87，表明需要高光子通量才能達到高轉換。出于這個原因，使用藍色 LED（4.4 W）照射的微流反應器（PFA 毛細管，1.6 mm ID，~150 mL）將反應規模擴大到千克級。停留時間設定為 30 分鐘并在 45°C 下進行。在這些條件下，從 1.2 kg 保護的吡咯開始，在 48 小時內得到 0.95 kg 三氟甲基化產物，對應的產率為 50%，產率為 87.2 mmol·h -1。

方案 95. 三氟乙酸酐和 4-苯基吡啶N-氧化物在流動中介導的公斤級光催化三氟甲基化

Umemoto 試劑在不飽和 β-酮酯的光誘導氫三氟甲基化中用作三氟甲基自由基前體（方案 98）。在所提出的機制中，關鍵事件是 Umemoto 試劑和叔胺 DMPT 之間形成了 EDA 復合物，這得到了 DFT 計算的證實。經過批量初步優化后，作者改用微流光反應器（PTFA 毛細管：內徑 1.65 mm，體積 30 mL），用 120 W 藍色 LED 照射。這樣，DMPT 只需 2 當量，而不是 3，停留時間減少到 30 分鐘，而不是批量所需的 4.5 小時。將反應放大至 1 mmol，以與小規模反應相當?shù)漠a(chǎn)率 (68% 對 74%) 提供三氟甲基化產物。

方案 98. Umemoto 試劑介導的不飽和 β-酮酯的氫三氟甲基化

Dagousset、Magnier 及其同事描述了氟化硫亞胺在流動光催化轉化中的應用（方案 99）。在之前的批量報告中，作者首次報道了在銥（III）催化劑存在下在光照射下提供全氟烷基自由基的這類化合物。在流動中，氟化硫亞胺亞胺用于使炔烴和烯烴氫全氟烷基化。加入 Hantzsch 酯 (HE) 作為 H 原子源，而選擇羅丹明 B 作為光催化劑。在由綠色 LED (525 nm, 54 W) 照射的 PFA 線圈 (1.3 mm ID, 10 mL) 組成的商業反應器中的停留時間設置為 10 分鐘。將反應放大至 2 mmol，以可比較的產率（70% 對 67%）提供產物，通量為 1.5 mmol·h -1。

方案 99. 由氟化亞硫酸亞胺和 Hantzsch 酯介導的連續流動中烯烴和炔烴的光催化氫全氟烷基化

標記化合物的制備是 PET（正電子發射斷層掃描）的基礎，它是一種診斷性無創成像技術。 2017 年，在流動反應器（PTFE 毛細管 0.7 mm ID，~2.5 mL 體積）用 15 W 紫外燈照射。  2019 年，UCB Biopharma 的研究人員與 Luxen 等人一起。描述了一種在流動中用 18F-二氟甲基基團標記 N-雜芳烴的光誘導后期策略（方案 100）。 作者首先提出 45 分鐘合成標記的苯并噻唑 1，然后將其用于抗皰疹藥物阿昔洛韋的二氟甲基化。 使用的商業流動反應器由一個 FEP 毛細管 (10 mL) 組成，由 470 nm LED (2 W) 照射。在優化的反應條件下，僅 2 分鐘的停留時間就足夠了，產物的放射化學收率 (RCY) 為 70 ± 7% (n = 7)。此外，18F 標記的阿昔洛韋的摩爾活性為 44.4 ± 11.1 GBq·μmol-1，這對于體內生物學研究來說是一個足夠的數值。該程序?qū)σ唤M N-雜芳烴、咖啡因衍生物、核苷、核堿基和藥物也有效。隨后，在市售合成儀的幫助下，阿昔洛韋的 18F-二氟甲基標記也實現了自動化，在 95 分鐘內提供放射性標記產物和 35 GBq·μmol-1 摩爾活性。

方案100. Photocatalytic 18F-Difluoromethyl Labeling of N-Heteroaromatics in Flow

氯化（Chlorination）

Kappe 等人報道了甲苯衍生物的連續流動光介導氯化。使用原位產生的氯氣（方案 101）。 首先，研究了就地生產氯氣的最佳條件。對于 Cl2 的生成，HCl 和 NaOCl 的水溶液在 Y 型混合器中混合，然后通過第二個 Y 型混合器與有機溶劑流合并。在第一個和第二個 Y 型混合器之間觀察到氣體逸出，隨后在第二個 Y 型混合器之后溶解在有機溶劑中。流出的溶液通過 L-L 分離器 (Zaiput) 以分離水相和有機相。然后用碘化鉀滴定有機相并確定Cl 2 的釋放。 Cl2 生成的最佳條件需要 3 equiv 的 aq。鹽酸。接下來，研究了甲苯衍生物的光介導氯化。光反應器由一個 300 W 汞燈 (>300 nm) 組成，該燈用 FEP 毛細管 (1 mm ID, 10 mL 體積) 包裹。相同的反應器設計用于優化 Cl2 生成，但使用純甲苯衍生物代替有機溶劑作為底物。對于 15 分鐘停留時間研究的 4 個實施例，獲得了介于 81% 和 99% 之間的非常好的產率。這與需要在回流條件下輻照數小時的類似批次設置相比具有優勢。

方案101、Continuous-Flow Photomediated Chlorination of Benzylic Positions through in Situ Generation of Cl2

Ryu、Fukuyama 及其同事使用就地生成和現場消耗氯氣進行了環烷烴連續流動 C-H 氯化的另一個示例（方案 102）。 對于流動反應，HCl 和 NaOCl 的水溶液在 T 型混合器中混合以原位形成氯氣，從而產生分段的泰勒流。然后，使用 T 型混合器將其引入純環烷烴流中，并通過環境照明或黑光（15 W，352 nm）照射。最后，反應混合物用水溶液淬滅。離開光反應器時的 Na2CO3 溶液。在環境光下，需要 19 分鐘的停留時間才能產生 74% 的產率。在將停留時間減少到 1 分鐘后，環境照明證明不足以實現高轉化率。當使用 15 W 黑光代替時，在 1 分鐘停留時間觀察到環己基衍生物的產率為 94%。使用環烷烴和甲苯衍生物進行了 6 個示例的進一步范圍。值得注意的是，這種方法以及之前探索的 Kappe 方法能夠在不使用氯氣瓶的情況下對烷烴進行氯化，這在其他氯化工作中可以看到。

方案 102. 通過在流動中原位形成氯對烷烴進行光化學氯化

Christmann、Heretsch 和同事報告了一個模塊化的連續流動平臺，用于天然產物的光介導后期功能化（方案 103）。使用先前報道的氯化劑 Me4-N-chlorosuccinimide (Me4NCS) 選擇紫蘇內酯作為天然產物，在其上進行 TBADT 介導的轉化。 反應混合物流過 FEP 管 (0.79 mm ID, 2.0 mL)，然后用 LED (365 nm) 照射。 在流動中進行了優化，以研究氯化劑的選擇和負載、濃度、溫度和停留時間。 Me4NCS、TBADT (10 mol%)、0.2 M、10 °C 和 100 分鐘被發現對于氯化源、濃度、溫度和停留時間是最佳的，產率分別為 41%。 此外，使用優化條件進行放大（4 mmol），以 38% 的收率提供氯化產物。

方案 103. 模塊化、連續流動平臺中的 TBADT 光催化后期功能化

Wu等人用二氯甲烷氯化硅烷。以曙紅 Y 作為光催化劑（方案 104）。激發后，光催化劑激活 Si-H 鍵，產生的硅自由基隨后與溶劑（二氯甲烷）相互作用形成新的 Si-Cl 鍵。在用藍色 LED (18 W) 照射的 HPFA 反應器 (7 mL) 中以連續流動的方式進行反應不僅可以擴大轉化規模，而且還可以選擇性地逐步氯化二氫硅烷和三氫硅烷。與分批反應時間（3-48 小時）相比，流動反應器中的停留時間顯著減少（不超過 5 小時）。

方案104. 硅烷和二氯甲烷在流動中光催化形成 Si-Cl 鍵

溴化（Bromination）

在連續流動條件下進行了許多光化學溴化，其中N-bromosuccinimide (NBS), BrCCl3或分子溴用作溴源。

Kappe 等人的第一份報告關于光誘導的芐基溴化的研究發表于 2014 年。 (594) 甲苯衍生物和 NBS 的混合物用 25 W 黑光 CFL（緊湊型熒光燈）作為光源進行照射（方案 105A）。 該協議可在具有 100 W 光源的毫尺寸光反應器（3.2 mm ID，13 mL）中輕松擴展，以實現 180 mmol·h-1 的生產率。 芐基溴化的一個重要考慮因素是對單溴化產物的選擇性優于對二溴化或多溴化產物的選擇性。 有趣的是，根據底物的反應性（0-60 °C），可以通過增加或降低反應溫度來調整該過程中的選擇性和轉化率，以獲得 19 個示例中產率為 70-94% 的單溴化產物 .

方案 105. N-Bromosuccinimide在流動中的光化學芐基溴化

在第二份報告中，di-N,N-Boc-protected methyl phenylalaninate的芐基溴化是在紫外線照射下用 NBS 在三個不同的流動反應器中進行的（方案 105B）。在自制 PFA 毛細管反應器（0.8 mm ID，2 mL 體積）中進行初始反應優化，并用低壓汞燈（8 W，λmax = 365 nm）照射反應混合物。令人驚訝的是，通過使用過量的 NBS (2 equiv) 而不是化學計量的量 (1.05 equiv)，觀察到所需的單溴化產物和環化目標化合物的選擇性高于不需要的二溴化產物。這種更高的選擇性歸因于在超化學計量條件下更快地生成單溴化產物。此外，環化產物由單溴化產物在熱條件下形成。為了更好地控制反應溫度，隨后在市售流動反應器（Vapourtec UV-150 0.8 mm ID，2 mL；Corning Advanced-Flow 0.4 mm 深度，2.77 mL）中進行反應。這樣，該協議就能夠大規模合成 2-惡唑烷酮，產率為 90 mmol·h-1。

N-Bromosuccinimide (NBS) 也被 CSIRO Manufacturing 的研究人員用于連續流動中芐基和苯環的光溴化反應（方案 106）。 首先，對康寧 G1 光反應器中的光波長、溫度、溶劑和 NBS 裝載量進行了優化。 值得注意的是，當使用 1.5 equiv 的 NBS 進行反應時，會發生芐基環的競爭性二溴化。 接下來，通過光反應器后的 4 路混合器引入甲苯流和水流，實現連續的在線分離，然后使用 Zaiput 膜分離器進行在線分離。 最后，擴大反應范圍并進行放大以證明轉化的一般性，10 mmol 規模的 8 個實例（產率 79-99%，0.32-2.35 kg·L-1·h-1STY）。

方案 106.Bromination of a Benzyl Ring Using N-Bromosuccinimide in a Corning G1 Photoreactor

使用 NBS 作為 Br 源的一個限制是富電子芳族底物的競爭性親電溴化。因此，開發了一種以 BrCCl3 作為溴源的替代方法，用于甲苯衍生物的芐基溴化（方案 107）。 在這種情況下，C-Br 鍵要么在紫外線照射（8 W，254 nm）下直接裂解，要么在作為光敏劑（8 W，365 nm）存在的二苯甲酮的三重態能量轉移后被裂解。正如預期的那樣，富含電子的底物具有良好的耐受性，在對甲氧基甲苯的情況下，在 30 分鐘的停留時間內產生 84% 的分離產率。有趣的是，這種溴化的對甲氧基甲苯產品是一種烷基化劑，可用作反應性官能團（如醇和胺）的保護基團。為了舉例說明開發的方案在原位生成和使用這種不穩定化合物作為保護基團的潛力，流動溴化與抗瘧候選藥物 cipargamin 中間體的保護步驟相結合。溴化的出口在 4 小時內連續加入間歇反應燒瓶中，以 91% 的產率產生 11 g 受保護的中間體。

方案107. Photochemical Benzylic Bromination of Electron-Rich p-Methoxytoluene in Flow with BrCCl3 and Its Use as a Protecting Group

除了 NBS 和 BrCCl 3之外，分子溴代表了另一種用于有機底物光化學溴化的溴源。事實上，由于其高原子效率和與穩定溴鹽相比相對較低的成本，分子溴仍然是化學工業中最具吸引力的溴源之一。然而，分子溴的安全使用和儲存是一項具有挑戰性和基礎設施密集型的任務。因此，原位形成和直接使用少量分子溴，結合連續流動協議固有的操作安全性，代表了顯著的安全改進。

2012 年，Gao 等人應用了 Br2 發生器的概念，他們結合 HBr 和 H2O2 在流動中生成分子溴，用于甲苯衍生物的光化學溴化。 Br2 發生器的概念也被 Kappe 等人應用和改進了三代。 在第一代系統中，NaBrO3 (0.66 M) 和 NaBr (3.34 M) 的水溶液與 HBr (4 M) 水溶液混合，生成 1 M 分子溴溶液（方案 108A，B）。使用生成的 Br2，對氟甲苯的溴化成功進行，產率為 35 g·h-1（73% 19F NMR 產率，15 分鐘停留時間）。然而，第一個系統最初設計為 BrCN 發生器的 Br2 進料，其中需要均勻的 Br2 水溶液，并且沒有針對限制廢物產生進行優化。 過程質量指數 (PMI) 是過程中產生的廢物量的指標，計算為用于生產指定質量產品 (1 equiv) 的材料的總質量。對于應用的溴化工藝，PMI 達到 13.55，主要?dú)w因于溴發生器（10.73）。開發了第二代 Br2 發生器以優化 PMI 并提高吞吐量（方案 108C）。在該系統中，HBr (8.8 M) 水溶液首先在 T 型混合器中與有機物流混合，然后進入反應器。然后將NaBrO 3 (2.2 M)水溶液添加到具有內部混合結構的玻璃微反應器中的流中。在這種混合結構中，發生了分子溴的放熱形成，從而避免了溴在反應器前的積累和不受控制的溫升。使用該系統，溴化對氟甲苯的生產率提高了 74 g·h-1，PMI 顯著降低至 6.93。對于第三代系統，重新評估溴化的化學計量，觀察到每次成功的溴化都會形成 1 當量的 HBr（方案 108D，E）。因此，添加到系統中的 HBr 的相對量可以從 2 當量減少到 1 當量，而不會損失性能。使用第三代系統，生產率提高到 130 g·h–1。值得注意的是，由于形成的 HBr 的再循環，獲得了比使用分子溴更好的溴原子經濟性（第三代 Br2 發生器中摻入 75% 的 Br，而 Br2 為 50%）。此外，基板可以在沒有有機溶劑的情況下泵送，從而產生 228 g·h-1 的生產率。

方案108. Br2 Generator over Three Generations and the Use of Molecular Bromine for Benzylic Bromination

優化的 Br 2發生器后來被應用于智能尺寸放大策略以達到制造規模的生產力（方案 108 F）。選擇 2,6-二氯甲苯作為底物是因?yàn)槁仍右鸬目臻g位阻抑制了不希望的二溴化，并且溴化產物在 55 °C 以下為固體，便于分離。使用之前使用的實驗室規模光反應器（Corning G1 LF：0.4 mm 深度，2.8 mL 體積），在 4 小時內獲得 1.17 kg 產品（97% 產率，300 g·h –1生產率）。為了擴大規模，使用了 50 mL 流動光反應器（Corning G3 FM：1.5 mm 深度，50 mL 體積），其設計具有與實驗室規模反應器相同的傳熱和傳質特性。實驗室規模的方案應用于 50 mL 反應器，其中 HBr 和 NaBrO 3水溶液在反應器板內混合以進行放熱 Br 2在溫度受控的環境中形成。在光化學溴化反應之后，過量的 Br 2在另一個溫度控制的流動模塊中用硫代硫酸鈉水溶液猝滅。通過臺式1 H NMR 光譜監測反應進程。由于與該方案相關的安全風險，因此開發了一個關閉程序，該程序?qū)⒃谠O(shè)備發生故障時啟動。最終，芐基溴化可以在 65 °C 下以 22 秒的停留時間進行，從而產生 4.1 kg·h –1的生產率，是實驗室規模程序的 14 倍。

與 NBS 的芐基溴化類似，Li 等人。在連續流動中進行共軛烯丙基化合物的光化學溴化（方案 109）。為了進行反應，在FEP毛細管反應器（1 mm ID， 8.6 毫升體積）。在最佳條件下，在 30 分鐘的停留時間內獲得 81% 的一溴代產物的 GC 產率。然后將該協議擴展到更大的流量反應器（2 mm ID，100 mL 體積）并使用更高功率的 UV 光源（100 W，λ max = 254 nm）。使用大規模系統，只需 5 分鐘的停留時間即可以 83% 的 GC 產率形成所需的一溴代產物，從而產生 70.5 g·h -1的產率。

方案 109. 共軛烯丙基化合物與 NBS 的光化學溴化

對于藥物發現計劃，研究了不同數量的溴原子對先導化合物的溶解度和效力的影響（方案 110）。因此，以NBS為溴源，連續流動對鉛化合物的吡咯環進行光化學溴化。使用不同的紫外線過濾劑導致溴化產物的區域選擇性不同。在紫外光源的全光譜中，3-溴吡咯是主要產物，而2-溴吡咯主要是用紫外光濾光片（截止λ> 340 nm）形成的。此外，通過增加添加到系統中的 NBS 的當量來獲得二溴化和三溴化產品。四種溴化產物通過快速色譜法很容易分離，并評估了它們的細胞毒性。

方案 110. 具有可變溴原子數的吡咯環的光化學溴化

在 Bi2O3 催化劑和堿存在下，有機溴化物和烯烴的光催化 ATRA 反應（原子轉移自由基加成）也實現了溴原子在有機基質中的結合（方案 111）。在用 400 nm LED 照射 5 小時后，1-己烯和溴丙二酸二乙酯之間的加成產物的 GC 產率為 95%。氧化鉍催化劑以固體形式添加，這在連續流動反應器中通常存在問題，因?yàn)楣腆w在狹窄毛細管中的沉降很容易導致反應器堵塞。因此，流動反應是在市售的流動反應器（HANU 流動反應器 = 2 mm × 2 mm）中進行的，該反應器能夠通過工藝通道中的脈動流動和靜態混合元件的組合來處理懸浮液。使用這種振蕩流反應器和特定的振蕩參數設置（頻率 = 1.5 Hz，幅度 = 0.12 mL），整個反應器保持均勻的懸浮液，并且在 75 °C 在 405 nm LED 照射下成功地將各種有機溴化物添加到烯烴中，導致52-97% 的分離產率在 20 分鐘的停留時間內。此外，對模型基板進行了橫向擴展，在 4 小時內產生 35.9 g（tR = 15 分鐘，89% 產率，9 g·h-1）。為了研究氧化鉍光催化劑的性質，進行了對照實驗，表明其具有均相特性。這些觀察結果在最近由 Riente、No?l 和同事進行的理論和實驗研究中得到證實，該研究揭示了氧化鉍光催化轉化中活性物質的均質性。

方案111. Solid Handling in Oscillatory Flow Reactor in a Bi2O3 Photocatalyzed ATRA Reaction for Bromine Incorporation

脫鹵（Dehalogenation）

Gouverneur 等人描述了貧電子三氟甲基芳烴的光催化加氫脫氟。（方案 112）。在作為氫原子供體的 4-羥基苯硫酚 (4HTP) 存在下，4DPAIPN 催化轉化。在用藍色 LED（455 nm）照射的微流光反應器（PFA 線圈，內徑 0.5 mm，體積為 12 mL）中，反應時間從 12 小時減少到 15 分鐘。當反應放大（14.6 mmol）時，獲得了相當?shù)漠a(chǎn)率，并獲得了 1.4 g 的產物，CF 2 H:CH 2 F 的選擇性為 5:1。許多 API，例如 enzalutamide，在流動中進行加氫脫氟，以 25% 的收率和 10:1 的選擇性提供脫氟產物。

方案112. 4DPAIPN-光催化三氟甲基芳烴加氫脫氟a

a4HTP = 4-hydroxythiophenol.

Kappe 等人研究了芳基鹵化物的無金屬光介導還原脫鹵。通過在連續流動中利用 HAT 催化（方案 113）。首先，將優化轉化為先前報道的 4-溴苯腈和 4-氯苯腈的批量還原脫鹵，分別產生 97% 和 96%。流動反應在康寧 AFR 模塊（0.4 mm ID，2.8 mL 體積）中進行，并由 LED（365 nm，44 W）照射。在此之后，進行了 15 個示例的反應范圍，為各種芳基鹵化物提供了 83-99% 的產率。

方案 113. 連續流中芳基鹵化物的光催化無金屬脫鹵

Buglioni, L., Raymenants, F., Slattery, A., Zondag, S. D. A., & No?l, T. (2021). Technological innovations in photochemistry for organic synthesis: Flow chemistry, high-throughput experimentation, scale-up, and photoelectrochemistry. Chemical Reviews. https://doi.org/10.1021/acs.chemrev.1c00332
