背景介紹

近年來，反應數據采集、處理和控制的新興技術已開始將制藥過程開發轉變?yōu)閿?shù)據日益豐富的科學領域。制藥商已開始采用“工業 4.0”的精神，其中模擬、系統集成和大型數據集的生成是更加關注質量、安全、成本效益和可持續性的關鍵推動因素。充分利用這些技術進步有望在開發和執行化學工藝的速度和可靠性方面取得顯著改善。制藥監管機構最近發起的質量源于設計 (QbD) 計劃鼓勵制造商基于對反應的透徹理解來設計和控制流程。這一舉措的關鍵是通過過程分析技術 (PAT) 實時采集化學過程開發和過程中監控的數據。

當前，制藥行業的范式正在從傳統的批量生產轉向用于制備活性藥物成分 (API) 的連續加工，這得到了 PAT 可用性和實施的增加的支持。最近的審查強調了 PAT 在連續流環境中的成功實施。PAT 已在連續流系統中用于實現過程控制的反饋回路，黑盒優化，如實驗設計 (DoE) 和自動自我優化，動力學模型鑒別和參數估計，并指導藥物發現程序.最常用的實時在線 PAT 工具是 UV/Vis、Raman、IR、和NMR。最近，它們的使用變得越來越流行，部分原因是臺式設備和流通池的商業可用性增加。此外，還描述了在連續流動平臺內使用集成色譜分析技術，例如高效/超高效液相色譜 (HPLC/UPLC) 和 GC。然而，在這些情況下，通常需要在進樣前進行額外的樣品制備。在學術和工業實驗室中，離線執行所有這些分析技術仍然很常見。在這些情況下，樣品制備會浪費時間，并且分析的樣品并不總是代表反應性能。與僅使用離線分析的情況相比，利用實時分析的流程將導致更快且通常更可靠的流程優化。

上述示例表明，在連續流系統中集成單個分析儀器以分析單步反應現在在連續處理社區中已經很好地建立起來。然而，流動化學的一個關鍵優勢是能夠在集成的連續流動系統中執行復雜的多步驟轉換，而無需人工干預。目前，在不中斷的情況下將不同的反應器模塊和分析組合成一個完全集成的連續過程的先例有限。連續流技術通常不靈活，不同步驟之間會出現兼容性問題。使用不同技術在連續流系統內的多個點進行反應分析對于快速參數優化和有效控制過程性能以完全實現多步轉換至關重要?，F(xiàn)有的多步連續流轉換研究通常在分離的連續流步驟中使用不同的 PAT 儀器。

精心設計的連續流反應器已被證明可以顯著提高各種系統的反應性能；特別是那些對混合敏感、高度放熱或涉及短期中間體的產品。因此，由多個離散單元組成的模塊化反應器系統最適合這些應用，因?yàn)槊總€(gè)“模塊”都可以優化以適應所需的化學反應并重新配置以適應無數不同的反應系統。

由于其增強的傳熱和傳質特性，在微反應器系統中使用有機金屬試劑進行的反應可以觀察到顯著改進，但有機金屬試劑可能會由于反應器通道內的水分敏感性和固體形成而帶來重大的處理挑戰。在間歇式反應器中，這種類型的反應通常在低溫下進行，但流動處理可以承受更高的溫度。我們目前的研究興趣使我們研究了多個 PAT 儀器（IR、NMR 和 UPLC）在模塊化流動反應器系統中的集成，以監測具有挑戰性的多步有機金屬轉化。

2019年4月08日，歐洲著名連續流專家C. Oliver Kappe教授研究小組的一項成果發表在Reaction Chemistry & Engineering期刊上（DOI: 10.1039 / C9RE00087A ）。該文章（Laboratory of the future: a modular flow platform with multiple integrated PAT tools for multistep reactions）以在線分析與連續流化學相結合，構建了有利于工業4.0的未來實驗室如圖1b所示，并以化合物丙酸叔丁酯在該體系下合成β-羥基丁酸酯類產物為例進行了說明。如圖1a所示。

圖1.  a）反應方案顯示丙酸叔丁酯1的去質子化，其與醛親電子試劑3的反應，然后驟冷，得到醛醇產物5；b）本研究中使用的zui終反應裝置示意圖，顯示泵，傳感器（T =溫度傳感器; P =壓力傳感器）和PAT儀器的位置，以及它們與LabVision控制系統的連接（黑色虛線=電信號連接線，藍色虛線=循環換熱介質路線）。

結果與討論：

第一步是通過用二異丙基氨基鋰（LDA）去質子化丙酸叔丁酯1來生成烯醇化物2（圖1a）。然后烯醇化物2與4-氟苯j(luò)ia醛3反應生成金屬化的中間體4. 隨后用水原位淬滅得到所需產物5. 這類化學物質廣泛用于靶向合成相關藥物。

整個系統包括連續流反應器，四個進料泵，進料溶液包括：

1. 0.4M底物1和內標（聯苯）在THF中的溶液

2. 0.44M LDA在THF中的溶液

3. 0.48M 4-氟苯甲醛3在THF中的溶液，

4. 水

首先將基質1和LDA溶液混合以在1#反應片中形成烯醇化物2，停留時間為約5秒。隨后，將醛3溶液引入2#反應片中，在驟冷之前再反應80秒。驟冷的停留時間相當于約18秒。

將來自1#反應模塊的流出物通過IR流通池進行在線IR分析。然后使反應混合物通過在線流動池（0.8mL內部體積），用臺式NMR光譜儀（Spinsolve Ultra 43MHz，Magritek）監測。然后引入水以淬滅反應混合物并收集出口混合物。在引入水之后在線進行UPLC分析并通過對分餾的反應器輸出進行取樣來離線。在在線分析的情況下，將工藝流出的樣品轉移，然后用H2O / MeCN稀釋。

隨后，將6號通閥（2.6μL注射體積）注入等分試樣的稀釋流到LC柱上。連續流量設置中的泵和傳感器連接到HiTec Zang LabManager單元，并由LabVision軟件控制。

結果得到圖2，IR分析圖，圖3，NMR，圖4，UPLC分析圖，可以在反應的不同階段通過儀器實時監測反應及時觀察到過程的化學反應和生產。

圖2. 代表性的ReactIR光譜  a）丙酸叔丁酯原料1及其去質子化形成烯醇化物2; b）丙酸叔丁酯1和醛親電子試劑3的組合溶液。

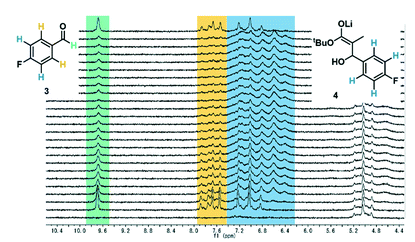

圖3. 反應混合物的堆疊NMR光譜

顯示醛3轉化為產物烯醇化物4的程度。使用配備有玻璃流通池的Magritek Spinsolve Ultra 43MHz獲得這些光譜。

圖4. 代表性的UPLC色譜圖顯示了所有測量的反應組分

標記為“極性物質”的信號主要由4-氟苯甲酸組成，在醛3中作為次要雜質存在。并根據已有數據進行進一步分析得到圖5與圖6，對多步反應判斷更加準確。

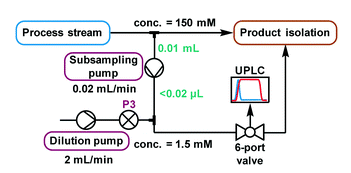

圖 5 用于在線 UPLC 分析的連續二次采樣和稀釋設置的示意圖，通過自動進樣。

UPLC 的更高靈敏度意味著與傳統 HPLC 方法相比，它還能耐受低得多的分析物濃度。

壓力和泵送穩定性

在反應器系統運行較長時間后，由于試劑輸送不一致而導致挫折，因此紅外跡線顯示脈沖允許保留高達 50% 的丙酸起始材料。當用壓力曲線交叉檢查 IR 數據時，發現這個時間與泵注射器互換相匹配。泵性能由科里奧利質量流量控制器測量，以允許對泵參數進行微調。在每個單獨的泵的情況下，發現理想值是不同的，但是一旦校正就提供無脈動操作。

此外，對操作期間獲取的壓力讀數的分析顯示出不穩定的曲線，在某些情況下，由于部分通道堵塞，觀察到壓力增加了 20bar以上。我們認為堵塞是由鋰鹽沉淀引起的。在大多數情況下，一段時間后，由此產生的壓力增加會解除堵塞，使系統壓力恢復到正常水平。然而，部分堵塞不利于長期反應穩定性，加速泵磨損，而且限制試劑流動和抑制混合。最終，將發生完全阻塞并需要臨時關閉該過程。在制造環境中，這種類型的故障可能需要將大量材料轉移到廢物中（尤其是在流程重啟階段），從而導致供應鏈復雜化和資金損失。

對于所有后續實驗，安裝了具有更寬通道（最小直徑為 0.5 毫米）和更大體積（1.63 毫升）的反應器板。在該反應器配置中，去質子化的停留時間變?yōu)榇蠹s 11 秒，并且在淬滅之前添加親電試劑后還有 99 秒。驟冷的停留時間約為 18 秒。使用這個新的反應器板，沒有觀察到進一步的堵塞問題，從而產生穩定的壓力分布。

反應優化實驗

結合所有三種 PAT 儀器，預計大量數據將能夠在短時間內優化反應參數。這是作為一次一個因素開始的研究，檢查反應溫度（0–40 °C）、醛3負載（1–1.2 當量）和 LDA 負載（1–1.2 當量）的影響.

發現該過程在 20 °C 下運行最有利。預計升溫至 40 °C 會提高鋰鹽的溶解度并降低沉淀的可能性，但會對產物5 的形成產生不利影響。當考慮到工業規模時，在接近環境溫度下進行通常需要分批低溫條件的有機金屬反應已被證明具有節省大量能源的潛力。

隨后，使用統計實驗設計軟件包（Modde v11）將優化實驗的響應擬合到多項式模型中。通過使用多元線性回歸，根據醛3和所需產物5的 NMR 和 UPLC 數據擬合模型。通過包括所有主要、平方和交互項然后刪除不重要的項來生成模型。R 2值為0.74（3，NMR），0.89（3，UPLC），0.93（5，NMR）和0.84（5，UPLC）的所有模型都實現了良好的擬合。這些模型還顯示出中等至良好的可預測性水平Q 2值為0.50（3，NMR）、0.79（3，UPLC）、0.66（5，NMR）和0.66（5，UPLC）。已證明醛3當量在探索的當量范圍內對所需產物5 的產率沒有影響。增加LDA當量顯示出對產物5產率具有積極影響。觀察到溫度影響的負平方項，描述了從 0 到 20 °C 的產量增加5和從 20 到 40 °C 的下降?；谑褂?UPLC 數據。這些模型隨后用于探索實驗設計空間（圖 6）。

圖 6 使用離線 UPLC 分析的實驗數據擬合的模型預測產品產量的等高線圖。

圖7、橫向擴展運行的反應數據  a）總體反應方案，突出顯示量化的物種; b）圖表顯示了不同儀器檢測到的每個物種隨時間的數量。

在幾乎整個反應期間觀察到酯1的完全去質子化，這意味著試劑遞送與任何流速變化的可忽略的影響一致（圖7b，紅線）。當觀察到兩次短暫的干擾時（29和32分鐘），酯1去質子化程度降低5％導致產率降低10％，持續約10分鐘。由這種微小偏差引起的這種顯著影響強調了該過程對微小變化的敏感性，以及實時反應監測的能力。

UPLC分析顯示在整個實驗期間所需產物5的產率為70-85％（圖6b，綠線），與來自先前產生的多項式模型的預測值相對應。然而，NMR監測提供了85-90％的前驅物4的始終較高的值。這種差異被認為是由于通過NMR在所需中間體4與副產物6之間的差的差異引起的。

這種副產物來自于將產物烯醇化物4加入到第二個親電試劑分子中（ESI第4.2節），并且其在整個反應過程中的增加與醛3的減少相對應。這突出了UPLC作為定量分析技術的能力，它在眾多化學物種之間的分辨率盡管絕對值存在差異，但兩種技術觀察到的趨勢基本相同，從而進一步為獲得的數據提供了信心。

按比例縮小的連續流動過程在70分鐘的時間內成功運行，通過柱色譜法純化后分離出4.9g所需產物，相當于產率為70％，產率為4.2g h-1。

實驗結論

本研究已經證明了三種不同的在線分析儀器在模塊化反應器系統中的集成，可用于多步有機金屬反應的優化和過程監測。該模塊化流動反應器可通過多個傳感器和集成控制系統實現實時反應監測。

使用在線React IR監測LDA對丙酸叔丁酯1的去質子化，其中可以清楚地量化酯C = O拉伸的消失。隨后，使用醛質子和芳基質子作為不同的標記，通過在線NMR監測烯醇鋰加入到親電子試劑3中的進程。zui終的反應性能通過在線UPLC量化，通過定制的連續二次取樣稀釋系統實現。

利用大量數據快速探索反應參數，繪制實驗空間。對于生成的所有多項式模型，獲得了良好的擬合，允許估計每個參數的小變化將對總體反應性能產生的影響。使用集成傳感器和在線分析來監控每個反應步驟，從而擴大了流程。開發的具有集成PAT的反應器平臺支持?jǐn)?shù)據豐富的實驗室環境，用于實時多步反應監測; 對于制藥和精細化工行業實現工業4.0以及未來實驗室至關重要。
